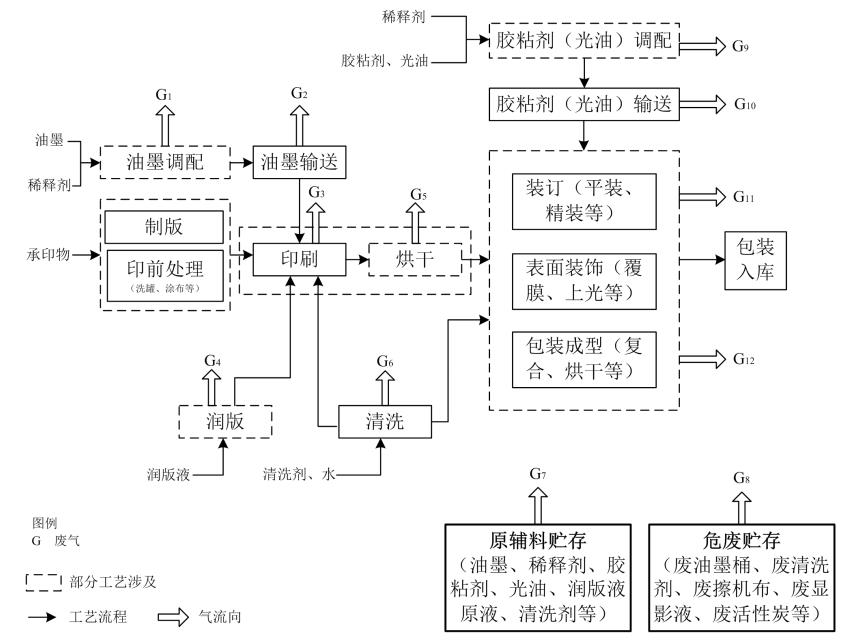

圖1包裝印刷行業生產工藝與VOCs排放環節示意圖
一、紙包裝印刷有機廢氣治理——源頭削減
(一)含ⅤOCs原輔材料
紙包裝印刷企業在2021年4月1日起使用的油墨中VOCs含量應符合表1的要求,在2020年12月1日起使用的膠粘劑清洗劑和涂料中ⅤOCs含量應符合表1的要求
表1包裝印刷行業原輔材料VOCs含量限值
原輔材料名稱 | 類型 | VOCs含量限值 | ||||
油墨 | 溶劑油墨 | 凹印油墨 | ≤75% | |||
柔印油墨 | ≤75% | |||||
噴墨印刷油墨 | ≤95% | |||||
網印油墨 | ≤75% | |||||
水性油墨 | 凹印油墨 | 吸收性承印物 | ≤15% | |||
非吸收性承印物 | ≤30% | |||||
柔印油墨 | 吸收性承印物 | ≤5% | ||||
非吸收性承印物 | ≤25% | |||||
噴墨印刷油墨 | ≤30% | |||||
網印油墨 | ≤30% | |||||
能量固化油墨 | 膠印油墨 | ≤2% | ||||
柔印油墨 | ≤5% | |||||
網印油墨 | ≤5% | |||||
噴墨印刷油墨 | ≤10% | |||||
凹印油墨 | ≤10% | |||||
膠粘劑 | 溶劑型膠粘劑 | 聚氨酯類 | ≤400g/L | |||
丙烯酸酯類 | ≤510g/L | |||||
其他 | ≤500g/L | |||||
水基型膠粘劑 | 聚氨酯類 | ≤50g/L | ||||
醋酸乙烯-乙烯共聚乳液類 | ≤50g/L | |||||
丙烯酸酯類 | ≤50g/L | |||||
其他 | ≤50g/L | |||||
本體型膠粘劑 | 聚氨酯類 | ≤50g/L | ||||
其他 | ≤50g/L | |||||
清洗劑 | 水基清洗劑 | ≤50g/L | ||||
半水基清洗劑 | ≤300g/L | |||||
有機溶劑清洗劑 | ≤500g/L | |||||
涂料 | 水性涂料 | 輥涂(片材) | ≤480g/L | |||
噴涂 | ≤400g/L | |||||
溶劑型涂料 | 輥涂 | 卷材 | ≤780g/L | |||
片材 | ≤680g/L | |||||
噴涂 | ≤750g/L | |||||
無溶劑涂料 | ≤100g/L | |||||
輻射固化涂料 | 水性 | 噴涂 | ≤400g/L | |||
其他 | ≤150g/L | |||||
非水性 | 噴涂 | ≤500g/L | ||||
其他 | ≤200g/L | |||||
在同一個工序內,使用的油墨、清洗劑、膠粘劑、涂料等原輔材料均符合表2中低ⅤOCs含量限值要求,排放濃度穩定達標的,相應生產工序可不要求建設末端治理設施,可不執行末端治理設施處理效率不應低于80%要求。在同一個工序內,使用的原輔材料VOCs含量均小于10%應生產工序可不要求進行無組織廢氣收集。
表2包裝印刷行業低VOCs含量原輔材料限值
原輔材料名稱 | 類型 | VOCs含量限值 | ||
油墨 |
水性油墨 | 凹印油墨 | 吸收性承印物 | ≤15% |
非吸收性承印物 | ≤30% | |||
柔印油墨 | 吸收性承印物 | ≤5% | ||
非吸收性承印物 | ≤25% | |||
噴墨印刷油墨 | ≤30% | |||
網印油墨 | ≤30% | |||
能量固化油墨 | 膠印油墨 | ≤2% | ||
柔印油墨 | ≤5% | |||
網印油墨 | ≤5% | |||
噴墨印刷油墨 | ≤10% | |||
凹印油墨 | ≤10% | |||
膠粘劑 |
水基型膠粘劑 | 聚氨酯類 | ≤50g/L | |
醋酸乙烯-乙烯共聚乳液類 | ≤50g/L | |||
丙烯酸酯類 | ≤50g/L | |||
其他 | ≤50g/L | |||
本體型膠粘劑 | 聚氨酯類 | ≤50g/L | ||
其他 | ≤50g/L | |||
清洗劑 | 水基清洗劑 | ≤50g/L | ||
半水基清洗劑 | ≤300g/L | |||
無溶劑涂料 | ≤100g/L | |||
輻射固化涂料 | 噴涂 | ≤350g/L | ||
其他 | ≤100g/L | |||
采用平版印刷工藝的紙包裝印刷企業宜采用無/低醇潤濕液替代傳統潤濕液(由潤濕液原液和潤濕液添加劑組成)。無/低醇潤濕液原液VOCs質量占比應小于等于10%醇潤濕液不含添加劑,低醇潤濕液以乙醇或異丙醇作為添加劑,添加量應小于等于2%
紙包裝印刷企業宜采用水性光油、UV光油替代溶劑型光油。水性光油、UV光油VOCs質量占比應小于等于3%。
（二)工藝改進
●采用平版印刷工藝的紙包裝印刷企業宜采用零醇潤版膠印技術、無水膠印技術以減少潤版工序帶來的VOCs排放
●采用平版印刷工藝的紙包裝印刷企業宜采用自動橡皮布清洗技術以減少清洗劑的使用和清洗時間
●新建、改建、擴建項目宜優先選擇水性柔版印刷、平版印刷水性凹版印刷等污染物產生水平較低的印刷工藝
